BMP280 -DHT11 ን በመጠቀም የአርዲኖ የአየር ሁኔታ ጣቢያ - የሙቀት መጠን ፣ እርጥበት እና ግፊት 8 ደረጃዎች

2024 ደራሲ ደራሲ: John Day | [email protected]. ለመጨረሻ ጊዜ የተሻሻለው: 2024-01-30 07:30

በዚህ መማሪያ ውስጥ በኤልሲዲ ማሳያ TFT 7735 ላይ የአየር ሁኔታን ፣ ትሕትናን እና ግፊትን የሚያሳይ የአየር ሁኔታ ጣቢያ እንዴት እንደሚሠራ እንማራለን።

የማሳያ ቪዲዮ ይመልከቱ።

ደረጃ 1: የሚያስፈልግዎት

• አርዱዲኖ UNO (ወይም ሌላ ማንኛውም አርዱዲኖ)
• ኤልሲዲ ማሳያ TFT 7735
• BMP280 ዳሳሽ
• DHT11 ዳሳሽ
• ዝላይ ሽቦዎች
• የዳቦ ሰሌዳ
• Visuino ፕሮግራም: Visuino ን ያውርዱ

ደረጃ 2 ወረዳው

LCD TFT ST7735

አገናኝ ፦

• 1.8 TFT ማሳያ ፒን [LED] ወደ አርዱinoኖ ፒን [3.3 ቮ]
• 1.8 TFT ማሳያ ፒን [SCK] ወደ አርዱinoኖ ፒን [13]
• 1.8 TFT ማሳያ ፒን [ኤስዲኤ] ለአርዱዲኖ ፒን [11]
• 1.8 TFT ማሳያ ፒን [A0 ወይም ዲሲ] ለአርዱዲኖ ፒን [9]
• 1.8 TFT የማሳያ ፒን [ዳግም አስጀምር] ለአርዱዲኖ ፒን [8]
• 1.8 TFT የማሳያ ፒን [CS] ለአርዱዲኖ ፒን [10]
• 1.8 TFT ማሳያ ፒን [GND] ወደ አርዱinoኖ ፒን [GND]
• 1.8 TFT ማሳያ ፒን [ቪሲሲ] ለአርዱዲኖ ፒን [5 ቪ]

ማሳሰቢያ: አንዳንድ የአርዱዲኖ ቦርዶች የተለያዩ የ SPI ፒኖች አሏቸው ስለዚህ የቦርድ ሰነድዎን መፈተሽዎን ያረጋግጡ።

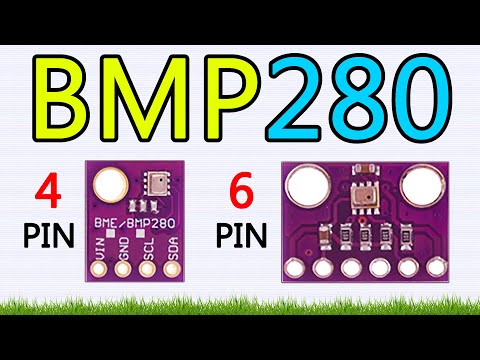

BMP280 ዳሳሽ

• ፒን [VIN] ን ከአርዱዲኖ [V5] ጋር ያገናኙ
• ፒን [GND] ን ከአርዱዲኖ ፒን [GND] ጋር ያገናኙ
• ፒን [SDA] ን ከአርዱዲኖ ፒን [ኤስዲኤ] ጋር ያገናኙ
• ፒን [SCL] ን ከአርዱዲኖ ፒን [SCL] ጋር ያገናኙ

DHT11 ዳሳሽ

• ፒን [+] ን ከአርዱዲኖ [V5] ጋር ያገናኙ
• ፒን [-] ከአርዱዲኖ ፒን [GND] ጋር ያገናኙ
• ፒን [S] ን ከአርዱዲኖ ዲጂታል ፒን ጋር ያገናኙ [7]

ደረጃ 3: ቪሱሲኖን ይጀምሩ ፣ እና የአርዱዲኖ UNO ቦርድ ዓይነትን ይምረጡ

አርዱዲኖ ፕሮግራምን ለመጀመር ፣ የአርዱዲኖ አይዲኢን ከዚህ መጫን ያስፈልግዎታል

በአርዱዲኖ አይዲኢ 1.6.6 ውስጥ አንዳንድ ወሳኝ ሳንካዎች እንዳሉ እባክዎ ልብ ይበሉ። 1.6.7 ወይም ከዚያ በላይ መጫኑን ያረጋግጡ ፣ አለበለዚያ ይህ አስተማሪ አይሰራም! ይህን ካላደረጉ አርዱዲኖ UNO ን Arduino IDE ን ለማዘጋጀት በዚህ መመሪያ ውስጥ ያሉትን ደረጃዎች ይከተሉ! ቪሱኖው https://www.visuino.eu እንዲሁ መጫን ያስፈልገዋል። በመጀመሪያው ሥዕሉ ላይ እንደሚታየው ቪሱሲኖን ይጀምሩ በቪሱኖ ውስጥ በአርዱዲኖ ክፍል (ሥዕል 1) ላይ ባለው “መሣሪያዎች” ቁልፍ ላይ ጠቅ ያድርጉ መገናኛው ሲመጣ ፣ በስዕሉ 2 ላይ እንደሚታየው “Arduino UNO” ን ይምረጡ።

ደረጃ 4 በቪሱinoኖ ውስጥ አካላትን ያክሉ

• “የግፊት ሙቀት BMP280 I2C” ክፍልን ያክሉ
• “እርጥበት እና ቴርሞሜትር DHT11/21/22/AM2301” ክፍል ይጨምሩ
• «TFT Color Display ST7735» ክፍል ያክሉ

ደረጃ 5: በቪሱinoኖ ስብስብ ክፍሎች ውስጥ

“ማሳያ 1” ን ይምረጡ እና goDown ን ወደ “አቀማመጥ” ያቀናብሩ (ይህ የማሳያ ዳይሬክተሩን ይለውጣል)

ማሳሰቢያ -ማሳያው የማይሠራ ከሆነ በንብረቶች መስኮት ስር ዓይነቱን ለመለወጥ ይሞክሩ

• በ “ማሳያ1” ላይ ሁለቴ ጠቅ ያድርጉ እና በንጥሎች መስኮት ውስጥ “ጽሑፍ” እና “መስመሮች” በቀኝ በኩል ያስፋፉ እና ወደ ግራ ጎን ይጎትቱ

  • 4X "ጽሑፍ ይሳሉ"
  • 3X "መስመር ይሳሉ"
  • 3X "የጽሑፍ መስክ"

  በግራ በኩል ይምረጡ-- “ጽሑፍ 1 ይሳሉ” እና በባህሪያት መስኮቱ ውስጥ “መጠን” ወደ 1 ፣ “ቀለም” ወደ aclDodgerBlue እና “X” ወደ 17 እና “ጽሑፍ” ወደ የአየር ሁኔታ ጣቢያ ያዘጋጁ።

  - “መስመር 1 ይሳሉ” እና በንብረቶች መስኮት ውስጥ “ቁመት” ወደ 0 ፣ “ስፋት” ወደ 120 ፣ “ቀለም” ወደ aclDodgerBlue እና “Y” ወደ 0- “Text2 ን ይሳሉ” እና በንብረቶች መስኮት ውስጥ “መጠን” ወደ 1 ያዘጋጁ ፣ “ቀለም” ወደ aclRed እና “X” እስከ 30 እና “Y” ወደ 15 እና “ጽሑፍ” ወደ TEMPERATURE

  - “የጽሑፍ መስክ 1” እና በንብረቶች መስኮት ውስጥ “መጠን” ወደ 2 ፣ “ቀለም” ወደ aclYellow እና “X” ወደ 30 እና “Y” ወደ 30- “መስመር 2 ይሳሉ” እና በንብረቶች መስኮት ውስጥ “ቁመት” ወደ 0 ያዋቅሩ። ፣ “ስፋት” ወደ 120 ፣ “ቀለም” ወደ aclDodgerBlue እና “Y” ወደ 50- “Text3” እና በንብረቶች መስኮት ውስጥ “መጠን” ወደ 1 ፣ “ቀለም” ወደ aclAqua እና “X” ወደ 40 እና “Y” ያዘጋጁ። ወደ 55 እና “ጽሑፍ” ወደ HUMIDITY- “Text Field2” እና በንብረቶች መስኮት ውስጥ “መጠን” ወደ 2 ፣ “ቀለም” ወደ aclYellow እና “X” ወደ 30 እና “Y” ወደ 70- “መስመር 3 ይሳሉ” እና በ የንብረት መስኮት “ቁመት” ወደ 0 ፣ “ስፋት” ወደ 120 ፣ “ቀለም” ወደ aclDodgerBlue እና “Y” ወደ 90- “Text4” እና በንብረቶች መስኮት ውስጥ “መጠን” ወደ 1 ፣ “ቀለም” ወደ aclWhite እና” ኤክስ”እስከ 40 እና“Y”ወደ 95 እና“ጽሑፍ”ወደ ግፊት-“የጽሑፍ መስክ 3”እና በንብረቶች መስኮት ውስጥ“መጠን”ወደ 2 ፣“ቀለም”ወደ aclYellow እና“X”ወደ 15 እና“Y”ወደ 110 ያዘጋጁ።

ደረጃ 6 በቪሱinoኖ አገናኝ ክፍሎች ውስጥ

• “የግፊት ሙቀት 1” ፒን [ወደ ውጭ] ወደ አርዱዲኖ I2C [ውስጥ] ያገናኙ
• “የግፊት ሙቀት 1” ፒን [ግፊት] ወደ ማሳያ 1> TextField3 [ውስጥ] ያገናኙ
• የ “ግፊት ግፊት 1” ፒን [የሙቀት መጠን] ወደ ማሳያ 1> TextField1 [ውስጥ] ያገናኙ
• “HumidityThermometer1” ፒን [እርጥበት] ወደ ማሳያ 1> TextField2 [ውስጥ] ያገናኙ
• “HumidityThermometer1” ፒን [ወደ ውጭ] ከአርዱዲኖ ዲጂታል ፒን [7] ጋር ያገናኙ
• የ “ማሳያ1” ክፍልን ፒን [Out] ን ከአርዱዲኖ ፒን SPI [ውስጥ] ጋር ያገናኙ
• የ “ማሳያ1” ክፍል ፒን [ቺፕ ምረጥ] ከአርዲኖ ዲጂታል ፒን [10] ጋር ያገናኙ
• የ “ማሳያ1” ክፍልን ፒን [ዳግም አስጀምር] ከአርዱዲኖ ዲጂታል ፒን [8] ጋር ያገናኙ
• የ “ማሳያ1” ክፍልን ፒን [ይመዝገቡ ይምረጡ] ከአርዱዲኖ ዲጂታል ፒን [9] ጋር ያገናኙ

ደረጃ 7 የአርዲኖን ኮድ ይፍጠሩ ፣ ያጠናቅሩ እና ይስቀሉ

በቪሱinoኖ ውስጥ ፣ F9 ን ይጫኑ ወይም የአርዱዲኖ ኮድ ለማመንጨት በምስል 1 ላይ የሚታየውን ቁልፍ ጠቅ ያድርጉ እና የአርዱዲኖ አይዲኢን ይክፈቱ።

በአርዱዲኖ አይዲኢ ውስጥ ኮዱን ለማጠናቀር እና ለመስቀል በሰቀላ ቁልፍ ላይ ጠቅ ያድርጉ (ምስል 2)

ደረጃ 8: ይጫወቱ

የ Arduino UNO ሞጁሉን ኃይል ካደረጉ ፣ ኤልሲዲው የአሁኑን እሴቶች (ሙቀት ፣ ትሕትና ፣ ግፊት) ማሳየት ይጀምራል።

እንኳን ደስ አላችሁ! ከቪሱinoኖ ጋር ፕሮጀክትዎን አጠናቀዋል። ከዚህ ጋር ተያይ attachedል ፣ ለዚህ አስተማሪ የፈጠርኩት የቪሱinoኖ ፕሮጀክት ፣ እዚህ ማውረድ እና በቪሱኖ ውስጥ መክፈት ይችላሉ-
